机房布线规范与西宁机房走线架规格参数

1、弱电、强电以及光纤通道要分开。

2．机房主走线通道的选择：通常选择沿机房墙面的四边。

3．机房分走线通道的选择：通常选择设备横列架间的间隔处。<注意>避免布线通道横穿设备机架或占用以后设备扩容的位置。

布放电缆的工艺要求。

1．电缆外皮完整、不扭曲、不破损、不折皱。

2．电缆的布放要求横平竖直，转弯处要均匀，曲率半径应大于电缆直径的10倍。

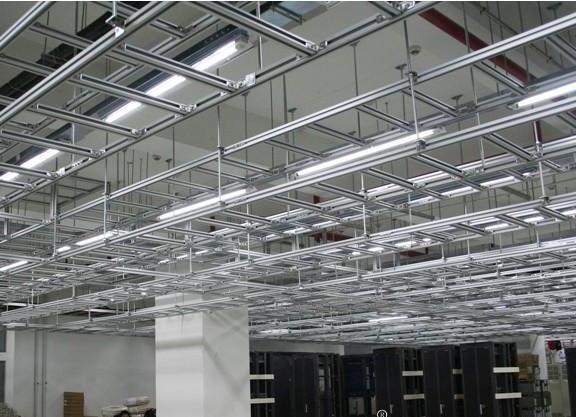

青海机房走线架

3．电缆的捆绑要整齐一致、松紧适度：单芯电缆要捆绑成圆把，并尽可能将上面的电缆绑成一直线；8芯或多芯电缆可以捆绑成圆把或方登状，同样尽可能将上面的电缆绑成一直线。4电缆在进设备和上架制作电缆头时均要留有适当的弧度。

走线架

5.软光纤应采用塑料线槽或波纹护套管保护。<注意>避免电缆中间接头，以及电缆线因下线误差过长或过短。

制作电缆头的工艺要求。

1．刮线时留长要准确，用力要得当，不要刮伤芯线。

2．电缆下线时要保持长度的均匀一致。

3、芯线焊接时要求焊点均匀、光滑。避免下线时电缆长度不一、避免虚焊。
